基于IMPINJ R2000芯片开发的超高频模块相关硬件知识点

发布时间:2017-12-18 17:15:13 | 浏览次数:

1. Q:读写器支持拓展3G/WIFI模块吗?

A:支持的,串口外接(所有的串口都可以支持)。


2. Q:串口网口线用的是交叉还是直通?

A:直通线。

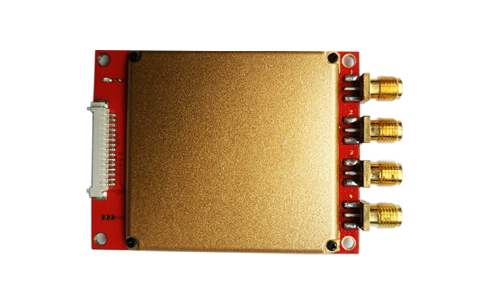

基于IMPINJ R2000芯片开发的超高频模块

3. Q:通过网口可以telnet的吗?

A:可以的。


4. Q:一个控制器能控制多少个读写器?

A:RS-485接口能对254个,串口只能对应一个。


5. Q:如果用串口连接,串口线最多能接多长长度?

A:串口线最长3米。


6. Q:读写器采用的什么样跳频方式?

A:FHSS。


7. Q:读写器采用的什么样的调制方式?

A:ASK。

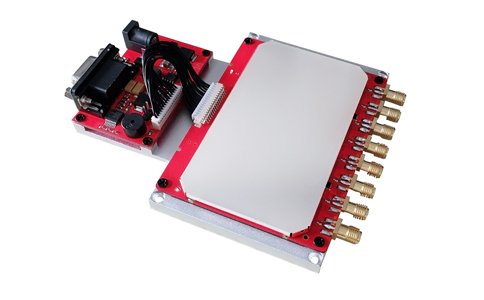

RFID超高频IMPINJ R2000读写器UR6266

8. Q:为什么网口工具可以搜索到Iport,读写器提示却连接失败?

A:首先确认网络模块波特率设置和串口波特率设置是否一样,确认上位机与读写器是否处于同一网段,通过IE设置界面确认参数是否配置正确。


9. Q:模块TTL是多少V的?

A:3. 3V。


10. Q:模块波特率可不可以改成9600?

A:可以,模块波特率只有9600、19200、38400、57600和115200五种,默认57600。


11. Q:GPIO的光耦响应速度是多少?

A:输入响应速度小于150uS,输出响应速度小于6mS。


12. Q:为什么连接手持机天线的时候经常出现“天线未连接”提示?

A:手持机天线由于面积小,回波损耗很大,阻抗匹配很难做好。另外,陶瓷天线的带宽比较窄,当载波在频谱范围的两端时,回波损耗急剧增大。请将天线连接检测功能关闭。连接质量很差的天线也需要这样处理。


13. Q:为什么有时在室内测试的效果和室外区别很大?

A:不宜在充满了金属,大面积玻璃等的狭小环境下测试设备,大面积的电磁波反射会影响读写器工作。这样的条件下得不到有效的测试数据和和正常的用户体验。


14. Q:可以使用锂电池对模块供电吗?

A:可以,模块专为锂电池供电进行了优化,供电电压范围3. 7V-5V,峰值电流1. 2-1. 3A。


15. Q:读写器正在工作的时候,在天线旁使用手机会影响读写器的工作性能吗?

A:理论上会有影响。但是由于手机的载波频率和RFID的没有完全重叠,同时RFID读写器的载波处于随机跳频工作状态,所以实际上影响非常有限。


16 Q:我们的应用环境是在室外24小时365天不间断工作,会死机吗?要注意什么问题?

A:我们的设备在硬件和软件上都做了处理,是不会发生死机的现象的。主要是要注意极端的温度和防水。极端的低温会出现启动失败的情况,高温则会让元器件特别是大功率器件使用寿命缩短。盘存标签命令之间最好能给机器休息的时间,这样可以大大减少发热。电源必须处理好,做好防雷和过滤电源的浪涌。

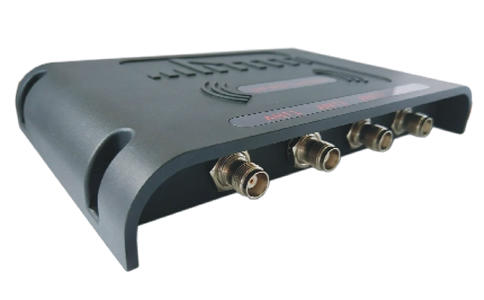

RFID超高频电子标签读写器UR6258

17. Q:产品的一致性怎样?

A:产品的一致性是很好的。我们专业12年,已经总结了一套方法如何做好产品。


18. Q:UHF模块为什么没有普遍应用于手持机设备?

A:受体积和功耗的限制。


19. Q:设备可以用POE供电吗?

A:可以,外接POE供电模块即可(实际型号可能有差别,请购买时沟通好)。


20. Q:多台读写器密集型工作会有什么影响,应如何处理?

A:多台读写器同时工作,尤其是天线靠的很近的时候,互相的干扰会非常明显,比如造成读写标签距离下降。R2000设备针对密集型工作环境已做了内部优化,只要天线不靠太近,影响就不大。(天线间距离最好大于2米)。也可将各设备之间的频段调开,以降低干扰,但此方法效果有限。


21. Q:模块供电电源超过5V会有什么问题?读写器电源供电范围是多少?

A:模块供电电压不允许超过5V,否则会烧坏内部的防雷管。读写器的电源供电范围在9V–24V之间(实际型号可能有差别,请购买时沟通好电压范围)。


22. Q:为什么实时模式盘存标签的速度比缓存模式快?

A:缓存模式盘存标签时,每读到一张标签,都要遍历缓冲区,以避免冗余数据。实时模式的过程如下:由于硬件为双CPU架构,主CPU负责轮询标签,副CPU负责数据管理。轮询标签和发送数据并行,互不占用对方的时间,因此串口的数据传输不影响读写器工作的效率。


23. Q:为什么R2000模块调至20dbm以下时,有的模块会出现读取距离下降明显的情况?

A:各元器件均有误差,导致各模块性能无法完全一致,且输出功率越低误差越大。输出功率误差:30dbm左右:±0. 1dbm;20-29dbm:±1dbm;20dbm以下:±3dbm。所以建议用户尽量不要将输出功率调至20dbm以下,且太小的输出功率将会影响模块工作。

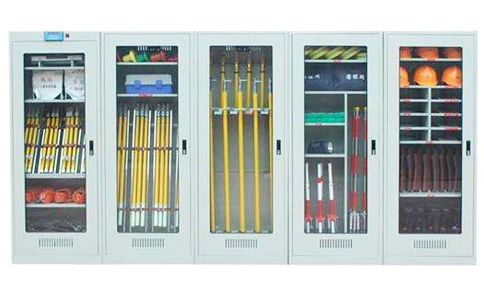

RFID应用于工具管理


24. Q:更改了设备的串口波特率后为什么TCP/IP不能通讯了?

A:更改了读写器的波特率后,TCP/IP模块的波特率也要随之更改成相同的波特率。


25. Q:可以将蜂鸣器接口改接大功率LED吗?最大输出电流是多大?

A:模块的蜂鸣器驱动接口可以连接大功率LED,该接口在3. 3V电压下可以输出50mA的电流。


26. Q:读写器缓存可以容纳多少张标签?不同长度的EPC号混读会不会出错?缓存满的时候继续盘存会出错吗?

A:缓存可以存放1000张标签@96BitEPC,不同长度的EPC混读不会出错。缓存满后盘存到新的标签将不会保存该标签的数据,但不会报错。


27. Q:四通道模块和读写器支持天线收发分离模式吗?

A:不支持,支持该模式需要订制。


28. Q:读写器设置主动工作模式,在连续工作几天之后,读写器为什么会停止工作,重新上电或重开DEMO可以恢复?

A:我们的读写器可以持续工作永不死机。没有收到数据,是因为通信时间久了上位机缓存过低,造成堵塞。


29. Q:读写器有浪涌保护吗?

A:有浪涌保护。

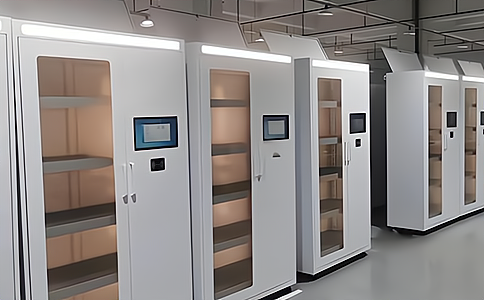

RFID超高频读写器应用于智能工具柜


相关应用案例:RFID超高频读写器应用于智能工具柜
