产品概述与核心定位

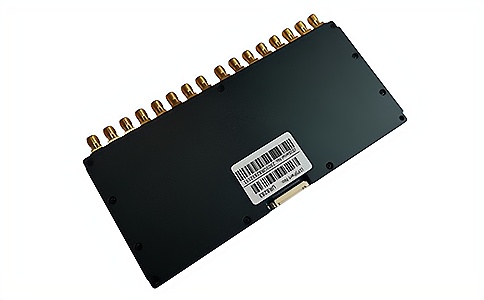

UR3183 IMPINJ(英频杰)十六端口智能柜RFID超高频标签读写器模块，依托IMPINJ最新E系列引擎平台深度研发，是一款以多天线为核心优势的高性能超高频阅读器模块。该读写器模块领先支持IMPINJ Gen2X增强性能，可全面兼容测温、LED等各类传感电子标签，配备16路SMA型高增益天线接口，读取距离超20米，能快速处理海量电子标签，提供稳定可靠的射频识别核心，是工具柜、医疗耗材柜等各类智能柜、智能货架应用的理想选择，广泛应用于读写器开发、嵌入式系统开发、各类智能柜、资产定位监控等多种无线射频识别（RFID）系统，彰显IMPINJ(英频杰)在多天线RFID领域的技术实力。
核心技术优势
IMPINJ(英频杰)核心驱动，性能筑牢根基
UR3183读写器模块基于IMPINJ E310芯片深度开发，深度契合IMPINJ E系列引擎平台特性，领先支持IMPINJ Gen2X增强性能——该性能可大幅提升电子标签识读速率与数据传输稳定性，极致发挥IMPINJ芯片潜能，全面兼容ISO18000-6C EPC CLASS1 G2标准电子标签，为多天线同步工作提供强劲核心支撑，延续IMPINJ(英频杰)在RFID领域的技术领先优势。
16路多天线设计，突破识读覆盖局限
作为核心亮点，该读写器模块配备16路SMA型天线接口，支持单独配置每路天线功率，可灵活外接高增益天线，实现大范围、无死角识读覆盖。相较于常规多天线模块，16路天线设计可适配大型智能柜、多区域智能货架、大范围资产定位监控等场景，读取距离超20米，外接8dBiL天线、搭配E41电子标签时读取距离＞12m，高效解决多区域、高密度标签识读难题。
高性能适配，多场景兼容
IMPINJ(英频杰)UR3183读写器模块峰值标签询查速度>350张/秒，标签缓存容量充足，可快速处理海量电子标签，搭配三种智能盘存模式与11种链路模式，精准适配高密度快速读取、远距离弱信号捕捉等复杂场景。低功耗设计与外置散热结构，保障模块长期稳定运行，适配智能柜、资产定位监控等长时间工作场景，兼顾性能与实用性。
核心功能特性
1. 芯片配置：基于IMPINJ E310芯片深度开发，依托IMPINJ E系列引擎平台，发挥IMPINJ芯片核心性能，支撑多天线同步工作；
2. 增强功能：领先支持IMPINJ Gen2X增强性能，极致释放芯片潜能，提升多天线场景下电子标签识读效率与稳定性；
3. 协议兼容：充分支持ISO18000-6C EPC CLASS1 G2标准电子标签，全面适配测温、LED等各类传感电子标签；
4. 频率可调：工作频率840～960MHz，可根据不同国家或地区要求灵活调整，适配全球多场景应用；
5. 发射模式：支持广谱跳频(FHSS)或定频发射方式，支持RSSI信号检测功能，保障多天线识读无干扰、更稳定；
6. 功率表现：输出功率达至33dBm，可调范围5-35dbm，输出功率精度±1dB，可单独调节每路天线功率；
7. 识读性能：读取距离超20米，外接8dBiL天线、标签E41时读取距离＞12m，峰值标签询查速度>350张/秒；
8. 缓存容量：标签缓存容量1000张（96bit EPC）、750张（最长128bits EPC），满足多天线海量标签处理需求；
9. 工作模式：支持应答模式和自动实时询查模式，适配多天线场景下的实时识读与静态监控需求；
10. 防冲突模式：支持EPC和TID两种防冲突模式，保障多天线同时识读多电子标签时无误判；
11. 链路模式：提供11种不同链路模式，可根据使用环境灵活选择，适配多天线复杂识读场景；
12. 盘存模式：三种智能盘存模式，精准适配高密度快速读取、远距离弱信号捕捉，重复支持应答与自动实时询查模式；
13. 天线接口：16路SMA型天线接口，支持单独配置天线功率，支持外接高增益天线，实现无死角覆盖；
14. 功耗与供电：低功耗设计，单+4.5V~+5.5V供电，适配各类设备长期运行需求；
15. GPIO接口：4路GPIO接口（2输入2输出），满足多设备联动、功能拓展需求；
16. 通讯接口：支持RS232串行通讯接口（3.3V TTL电平），保障读写器模块与控制系统数据稳定传输；
17. 散热与稳定性：外置散热片，采用空气冷却散热方式，保障多天线高负载运行时的稳定性。
详细性能参数
物理参数
型号：UR3183；尺寸：173mmx88mmx8mm；重量：200g
电气参数
电源电压：DC5V，极限电压6V；工作电流：1.5A，最大工作电流1.65A；
工作湿度：< 95% @ 25 °C，无凝露；工作温度：-20 °C ~ +55 °C；
存储温度：-20 °C ~ +85 °C
接口参数
通讯接口：支持RS232串行通讯接口（3.3V TTL电平），包含RXD（串行通讯数据输入端）、TXD（串行通讯数据输出端）；
GPIO接口：4路GPIO接口（2输入2输出），含GPO1、GPO2（通用输出口，3.3VTTL电平）、GPI1、GPI2（通用输入口，3.3VTTL电平）；
天线接口：16路SMA型天线接口，支持单独配置天线功率，支持天线自动微调谐和天线失效检测；
其他接口：含GND（地）、VCC（电源）、EN（使能端，高电平有效，可选择内部10k电阻上拉至VCC）、RS485_CTRL（RS485方向控制）、BUZZER（蜂鸣器输出，高电平有效，已驱动，可输出电流）；
保留引脚：Reserved保留引脚2个，用于读写器模块后续功能拓展，适配多天线场景升级需求。
开发参数
指令集：提供C语言指令集，适配读写器开发、嵌入式系统开发、资产定位监控等各类需求；
Demo支持：提供C#、delphi、JAVA等多种语言演示软件及源代码，便于快速上手开发；
Dll库支持：提供C#、VB、JAVA等多种语言库及详细库说明，降低开发门槛，提升开发效率。
射频参数
接口协议：EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C；
工作频率：840-960MHz，可按不同国家或地区要求灵活调整；
输出功率：5-35dbm，输出功率精度±1dB；
接收灵敏度：< -74 dBm，保障多天线远距离弱信号电子标签识读稳定性；
天线保护：支持天线自动微调谐和天线失效检测，避免天线连接故障影响多天线整体运行；
信号检测：支持电子标签信号RSSI值检测，精准掌握多天线识读状态，便于故障排查。
适用场景
UR3183 IMPINJ(英频杰)十六端口智能柜RFID超高频标签读写器模块，凭借IMPINJ芯片的高性能、16路多天线优势，广泛应用于各类场景。核心适配工具智能柜、医疗耗材智能柜、档案智能柜、图书智能柜等各类智能柜，以及智能货架、资产定位监控、读写器开发、嵌入式系统开发等多种无线射频识别（RFID）系统。可通过多天线同步工作，高效完成大范围、多区域的电子标签识读、数据采集与传输，适配大型智能设备、大范围资产监控等核心需求，是IMPINJ(英频杰)多天线读写器模块的优选方案。
