E710超高频读写器模块UR8253 |

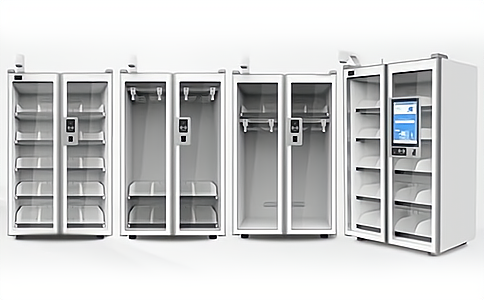

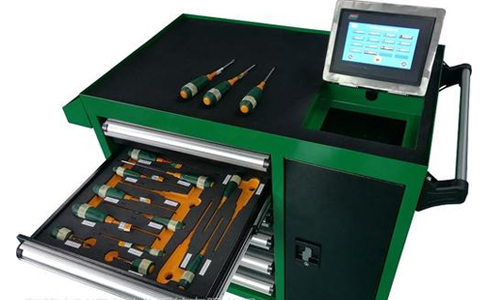

E710超高频读写器模块UR8253,基于IMPINJ高性能E710超高频芯片深度开发,支持860-960MHz全频段,支持EPC C1G2(ISO18000-6C)协议。主要应用于读写器开发、嵌入式系统开发以及各类智能柜,如高值医疗耗材柜、智能工具柜、智能书架、智能档案柜、智能货架、新零售零售柜、智能冰箱等多种无线射频识别(RFID)系统。 |
|
E710超高频读写器模块UR8253特点 |
详细参数信息请下载产品说明书>>> |
一、E710超高频读写器模块功能特点
充分支持EPC C1G2(ISO18000-6C)协议
工作频率:860MHz~960MHz(可以按不同国家或地区要求软件设置)
以广谱跳频(FHSS)或定频发射方式工作
读取距离>10m(外接6dBiL天线,标签E41)
峰值标签询查速度>1000张/秒
标签缓存容量:1000张标签 @ 96bit EPC
支持应答模式和自动实时询查模式
4路SMA型天线接口,每路天线可以单独配置功率(另有8路,16路)
二、E710超高频读写器模块性能参数
型号:UR8253
尺寸:67.5mmx51mmx7.75mm
重量:120g
机械性能
电源电压:DC5V,极限5.25V
工作电流:1.5A 最大2.5A
工作湿度:< 95% @ 25 °C 无凝露
工作温度:-20 °C - + 55 °C
存储温度:-20 °C - + 85 °C
三、E710超高频读写器模块接口参数
1:GND:地
2:GND:
3:VCC:电源
4:VCC:
5:GPO1:通用输出口(3.3V TTL电平)
6:GPO2:
7:GPI1:通用输入口(3.3V TTL电平)
8:BUZZER:高电平有效蜂鸣器输出,已驱动,可输出电流
> 50mA
9:RXD:串行通讯数据输入端
10:TXD:串行通讯数据输出端
11:USB-DM:仅供测试
12:USB-DP:
13:GPI2:通用输入口(3.3V TTL电平)
14:EN:使能端 高电平有效,内部通过10K电阻上拉至VCC
15:RS485_CTRL:RS-485方向控制
四、E710超高频读写器模块开发参数
指令集:提供C语言指令集
Demo:提供C# 安卓 JAVA等语言演示软件以及源代码
Dll库:提供C# JAVA等语言库以及库说明
固件升级:支持个性化的固件升级
五、E710超高频读写器模块射频参数
接口协议:EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C
工作频率:860MHz~960MHz(可以按不同国家或地区要求软件设置)
输出功率:1-33 dbm
输出功率精度:+/- 1dB
接收灵敏度:< -85 dBm
天线连接保护:支持天线自动微调谐和天线失效检测
标签信号检测:支持信号RSSI值检测
